LED显示屏涉及的名词概念
1、像素：
是LED显示屏的最小成像单元。俗称“点”或“像素点”。
上图所示由2红2绿组成1个显示像素点
· 室内屏用的是8x8的显示模块，即每个显示模块有64个像素
· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
2、显示模块：
由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。· 室内屏用的是8x8的显示模块，即每个显示模块有64个像素
· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点
（64列16行、由16个模块组成）等。下图是一个64x16的单元板：
3、显示模组：

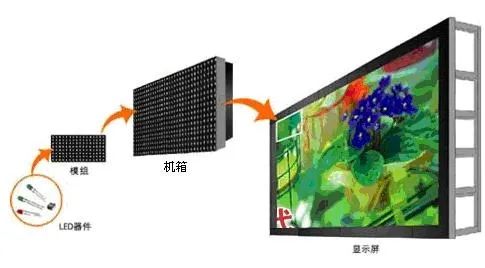

由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。· 室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16（64列16行、由16个模块组成）等。下图是一个64x16的单元板：
室内屏单元板正面 室内屏单元板背面· 室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种
上图为16x8(2红)的室外屏模组。加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。模块的前面灌有显示屏专用的防水胶。
室外屏模块正面
室外屏模组背面 室外屏模组背面
（显示板和驱动板为分离结构） （显示板和驱动板为整体结构）
（显示板和驱动板为分离结构） （显示板和驱动板为整体结构）

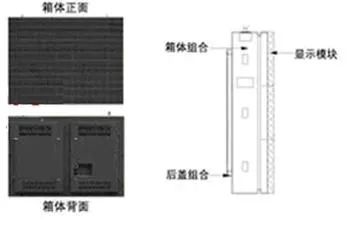

大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成
4、LED显示屏屏体：

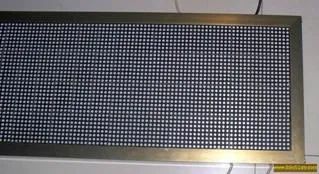

将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为LED显示屏。

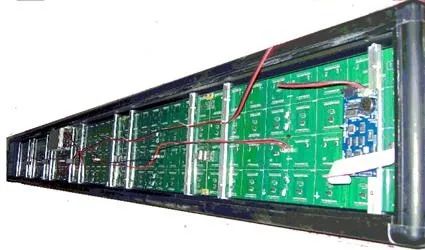

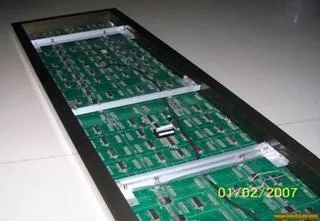

室内屏：显示单元板+控制卡+电源+铝型框架
室外屏：显示模组+控制卡+电源+铝型框架
全彩屏：显示箱体+控制系统+计算机+通讯网络+架体等组成
5、点距：
就是2个像素点之间的距离。主要是取决于观看者的距离。通常点距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米mm为单位。室外屏观看距离一般在30米内，采用不大于P16（16mm）的模组。点距越密，显示出来的字笔画越细腻，单位面积像素点越多，显示屏成本越贵。6、扫描方式：
通常对于室外屏模组还有一个扫描方式的问题。扫描方式决定了模组之间连接的形式，扫描方式有1/16、1/8、1/4、1/2、静态这几种。因为LED显示屏是逐行刷新显示的，扫描方式也就决定了显示刷新的方式，如1/16就是每次刷新1行，16行为一个扫描周期，需ABCD四个信号控制；1/8就是每次刷新1行，8行为一个扫描周期，需ABC三个信号控制；其它依次类推。如果采用相同的LED灯，1/16扫的亮度要比1/8低，静态（1/1）的亮度是最高的。户内的屏一般采用1/16扫，户外和半户外的一般采用1/16或者1/8。对于放置在屏经常受到猛烈阳光照射的环境，就最好用1/4扫描。| 扫描方式 | 走线描述 | 图示 |
| 1/16（十六分之一）扫描 | 16.0：直行走线，一路数据带16行。 |
| 1/8（八分之一）扫描 | 8.0：直行走线，一路数据带8行。 | |

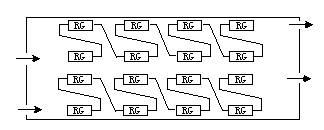

| 8.1：上蛇行，一路数据带16行，8行折列。 |
| 8.2：下蛇行，一路数据带16行，8行折列。 | ||
| 1/4（四分之一）扫描 | 4.0：直行走线，一路数据带4行。 | |

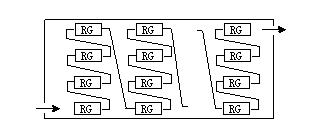

| 4.1：上蛇行，一路数据带16行，8行折列。 | ||

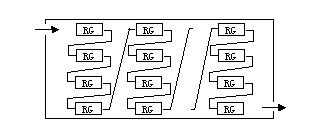

| 4.2：下蛇行，一路数据带16行，8行折列。 |
| 4.3：上蛇行，一路数据带8行，8行折列。 | |
| 4.4：下蛇行，一路数据带8行，8行折列。 |
